Насосы марки СМ
| |
|
 |
Насосы фекальные СМ
Перекачивание бытовых и промышленных сточных жидкостей, волокнистых масс, газонасыщенных суспензий и других неабразивных взвешенных веществ с водородным показателем рН от 6 до 8,5 в канализационных системах и системах водоочистки. Температура перекачиваемой жидкости от 0 до +9000C. Содержание абразивных взвешенных частиц, max, 1% по объему, размером до мм и микротвердостью, max, 9000 МПа, древесноволокнистых полуфабрикатов концентрацией, max, 2%, плотность перекачиваемой сточной жидкости, max, 1100 кг/м3 , кинематическая вязкость, max, з0?10-6 м2/с, предельное содержание газа в перекачиваемой жидкости 5%.
Максимальный размер неабразивных взвешенных частиц для насосов:
СМ80-50-200 - 25 мм
СМ100-65-200 - 35 мм
СМ100-65-250 - 25 мм СМ125-80-315 - 35 мм
СМ150-125-315 - 55 мм
СМ150-125-400 - 50 мм
СМ200-150-315 - 60 мм

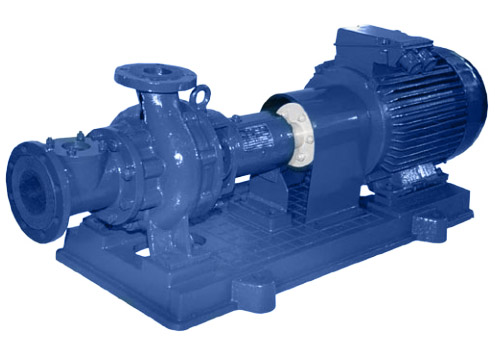

Агрегаты электронасосные типа СМ состоят из насоса и двигателя, смонтированных на общей фундаментной плите (раме). Крутящий момент от двигателя к насосу передается через втулочно-пальцевую муфту, имеющую ограждение. Насос состоит из трех основных узлов: приводной части, проточной и узла уплотнения. Проточная часть состоит из корпуса насоса, рабочего колеса и патрубка переходного. Патрубок переходной имеет люк, предназначенный для прочистки проточной части перед колесом при его засорении. Всасывающий патрубок направлен вдоль горизонтальной оси насоса, напорный выведен на вертикальную ось и направлен вверх.
|
| Типоразмер насоса |
Подача |
Напор,
м |
Допускаем.
кавитац. запас, м,не более |
Частота
вращения, C-1
(об/мин) |
Мощность
потребляем.
насосом, кВт |
КПД%, max |
Давление на входе, max,
МПа (кгс/см2) |
| м3/ч |
л/с |
торцовое |
сальниковое |
| СМ80-50-200 |
50 |
13,9 |
50 |
5 |
48 (2900) |
12,5 |
56 |
0,35 (3,5) |
0,1 (1,0) |
| СМ80-50-200а |
50 |
13,9 |
40 |
5 |
48 (2900) |
11 |
56 |
0,35 (3,5) |
0,1 (1,0) |
| СМ80-50-200б |
45 |
12,5 |
32 |
5 |
48 (2900) |
8 |
55 |
0,35 (3,5) |
0,1 (1,0) |
| СМ80-50-200/4 |
25 |
6,9 |
12,5 |
6 |
24 (1450) |
1,7 |
54 |
0,35 (3,5) |
0,1 (1,0) |
| СМ80-50-200а/4 |
25 |
6,9 |
10 |
6 |
24 (1450) |
1,4 |
53 |
0,35 (3,5) |
0,1 (1,0) |
| СМ80-50-200б/4 |
22 |
6,1 |
8 |
6 |
24 (1450) |
1,15 |
52 |
0,35 (3,5) |
0,1 (1,0) |
| СМ100-65-200 |
100 |
27,8 |
50 |
5 |
48 (2900) |
22 |
65 |
0,35 (3,5) |
0,1 (1,0) |
| СМ100-65-200а |
100 |
27,8 |
40 |
5 |
48 (2900) |
18,7 |
64 |
0,35 (3,5) |
0,1 (1,0) |
| СМ100-65-200б |
100 |
27,8 |
32 |
5 |
48 (2900) |
15 |
64 |
0,35 (3,5) |
0,1 (1,0) |
| СМ100-65-200/4 |
50 |
13,9 |
12,5 |
3 |
24 (1450) |
2,9 |
61 |
0,35 (3,5) |
0,1 (1,0) |
| СМ100-65-200а/4 |
50 |
13,9 |
10 |
3 |
24 (1450) |
2,6 |
58 |
0,35 (3,5) |
0,1 (1,0) |
| СМ100-65-200б/4 |
45 |
12,5 |
8 |
3 |
24 (1450) |
2,1 |
56 |
0,35 (3,5) |
0,1 (1,0) |
| СМ100-65-250/4 |
50 |
13,9 |
20 |
5 |
24 (1450) |
4,6 |
60 |
0,35 (3,5) |
0,1 (1,0) |
| СМ100-65-250а/4 |
50 |
13,9 |
16 |
5 |
24 (1450) |
4,1 |
58 |
0,35 (3,5) |
0,1 (1,0) |
| СМ100-65-250б/4 |
45 |
12,5 |
12,5 |
5 |
24 (1450) |
3,3 |
56 |
0,35 (3,5) |
0,1 (1,0) |
| СМ125-80-315/4 |
80 |
22,2 |
32 |
4 |
24 (1450) |
11,2 |
65 |
— |
0,1 (1,0) |
| СМ125-80-315а/4 |
80 |
22,2 |
25 |
4 |
24 (1450) |
9 |
63 |
— |
0,1 (1,0) |
| СМ125-80-315б/4 |
80 |
22,2 |
20 |
4 |
24 (1450) |
7 |
63 |
— |
0,1 (1,0) |
| СМ150-125-315/4 |
200 |
55,6 |
32 |
4 |
24 (1450) |
24,8 |
70 |
— |
0,1 (1,0) |
| СМ150-125-315а/4 |
200 |
55,6 |
25 |
4 |
24 (1450) |
19,4 |
70 |
— |
0,1 (1,0) |
| СМ150-125-315б/4 |
160 |
44,4 |
20 |
4 |
24 (1450) |
12,4 |
70 |
— |
0,1 (1,0) |
| СМ150-125-315/6 |
100 |
27,8 |
14 |
3 |
16 (960) |
5,8 |
66 |
— |
0,1 (1,0) |
| СМ150-125-315а/6 |
100 |
27,8 |
11,2 |
3 |
16 (960) |
5,1 |
60 |
— |
0,1 (1,0) |
| СМ150-125-315б/6 |
100 |
27,8 |
9 |
3 |
16 (960) |
4,1 |
60 |
— |
0,1 (1,0) |
| СМ150-125-400/4 |
200 |
55,6 |
50 |
4 |
24 (1450) |
42 |
65 |
0,35 (3,5) |
0,1 (1,0) |
| СМ150-125-400а/4 |
200 |
55,6 |
40 |
4 |
24 (1450) |
38 |
63 |
0,35 (3,5) |
0,1 (1,0) |
| СМ150-125-400б/4 |
200 |
55,6 |
32 |
4 |
24 (1450) |
32 |
60 |
0,35 (3,5) |
0,1 (1,0) |
| СМ150-125-400/6 |
125 |
34,7 |
22 |
3 |
16 (960) |
12,7 |
65 |
0,35 (3,5) |
0,1 (1,0) |
| СМ150-125-400а/6 |
125 |
34,7 |
18 |
3 |
16 (960) |
10,7 |
63 |
0,35 (3,5) |
0,1 (1,0) |
| СМ150-125-400б/6 |
125 |
34,7 |
14 |
3 |
16 (960) |
8,7 |
60 |
0,35 (3,5) |
0,1 (1,0) |
| СМ200-150-315/4 |
400 |
111 |
32 |
5 |
24 (1450) |
48 |
72 |
0,35 (3,5) |
0,1 (1,0) |
| СМ200-150-315а/4 |
360 |
100 |
26 |
5 |
24 (1450) |
40 |
70 |
0,35 (3,5) |
0,1 (1,0) |
| СМ200-150-315б/4 |
360 |
100 |
20 |
5 |
24 (1450) |
32 |
68 |
0,35 (3,5) |
0,1 (1,0) |
| СМ200-150-315/6 |
200 |
55,6 |
14 |
3 |
16 (960) |
12 |
70 |
0,35 (3,5) |
0,1 (1,0) |
| СМ200-150-315а/6 |
200 |
55,6 |
11,2 |
3 |
16 (960) |
9,9 |
68 |
0,35 (3,5) |
0,1 (1,0) |
| СМ200-150-315б/6 |
200 |
55,6 |
11,2 |
|
16 (960) |
8,3 |
65 |
0,35 (3,5) |
0,1 (1,0) |
| |
|
